Der Historie der Katastrophe

Details
Erstellt am Sonntag, 30. Juni 2013 11:38
Zugriffe: 3049

Hinweise zu Quellen :

  • V1 : 2 Graphiken zu Pegelständen, welche Verbund als pdf-File am 26.06.13 übermittelt hat ( Zeitraum 30.05 bis 07.06.2013)
  • V2 : Pegelstände Excel-Datei samt Graphik , welche Verbund am 30.06.13 übermittelt hat ( Zeitraum 01.06 bis 07.06.2013)
  • OÖ1:Veröffentlichte Pegelstände des Hydrographischen Dienst OÖ ( aus Graphiken u. Pegeltagesberichten)

Aus diesen Quellen haben wir 4 Grafiken erstellt:



View the embedded image gallery online at:
http://www.hochwasser2013.at/index.php/archiv/chronologie#sigFreeId0367bdc2f7

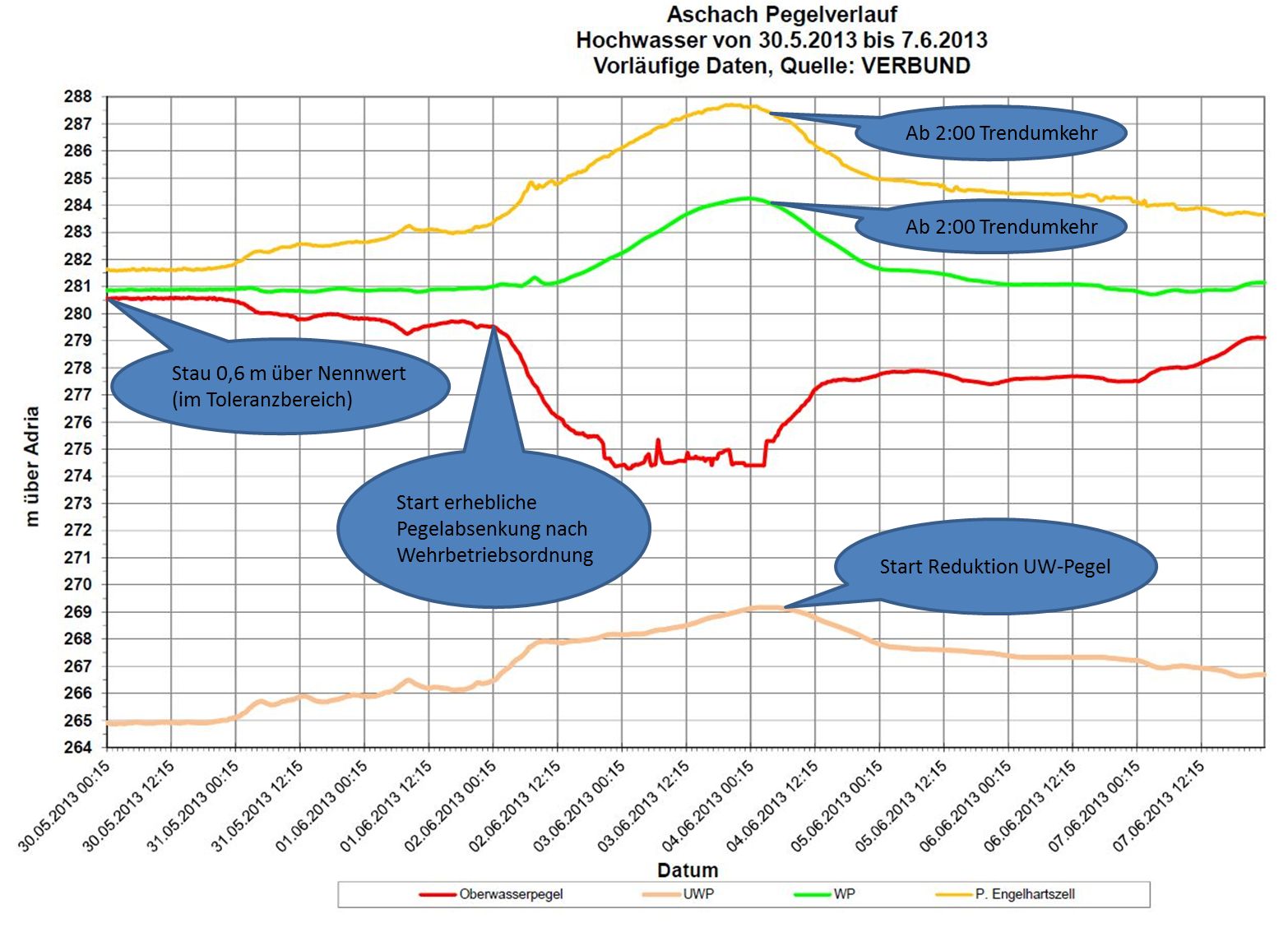

KW ASCHACH( Abb. Pegel 1 )

Stau ( Oberwasser=OW ) KW Aschach, Stauziel im Normalbetrieb : 280 m (über dem Meer) , +0,7 bis -0,3 m Toleranz

Vom 30.5.2013 00:00 Uhr bis ca 31.05.2013 00:00 Uhr wurde der Sollwert im oberenen Tolleranzbereich gehalten ( 280,6 m) .
Anschließend wurde entsprechend der Wehrbetriebsordnung der Pegel Schlögen auf 281m gehalten und bis ca 2.6.2013 00:15 Uhr leicht abgesenkt ( ca 279,5 m ) .
Vom 2.6.2013 00:15 Uhr bis ca 20:00 Uhr verlief dann die weitere Absenkung auf ca 274,4 m .
Erst ab 4.6.2013 ca. 3:00 Uhr wurde der Pegel wieder leicht angehoben
Absenkung von 280,6 m auf 274,4 m  --->    also um 6,2 m

Unterwasserpegel ( UW ) KW Aschach, Anstieg um 4,2    m

vom 30.5.2013 00:00 Uhr bis ca 31.5.2013 00:00 Uhr: Pegel 265 m
vom 30.5.2013 00:00 Uhr bis ca 31.5.2013 00:00 Uhr Anstieg bis 266,4 m
vom 2.6.2013 00:00 Uhr bis ca 8:00 Uhr: rascher Anstieg auf 268 m
vom 2.6.2013 08:00 Uhr bis 4.6.2013 00:00 Uhr: Anstieg auf das Maximum von ca. 269,2 m
langsame UW-Pegelreduktion ab 4.6.2013, ca. 8:00 Uhr

ERKENNBARE TRENDUMKEHR im STAURAUM ASCHACH ( Abb. Pegel 1 )

Erst am 4.6.2013 ca. 2:00 Uhr ist ein erstes Stangnieren / Sinken der Pegel Engelhartszell und Schlögen erkennbar.
Mit den o.a. Daten aus den Pegelständen ( Wasserdurchflüsse wurden vom Verbund noch nicht bereit gestellt ) war eine starke Überschwemmung des Eferdinger Beckens bis 4.6.2013 morgens vorhersehbar.

View the embedded image gallery online at:
http://www.hochwasser2013.at/index.php/archiv/chronologie#sigFreeIdd2383fc72b
KW OTTENSHEIM ( Abb. Pegel 2 )

Stau ( Oberwasser=OW ) KW Ottensheim, Stauziel im Normalbetrieb : 264,2m , +0,1 bis -0,5 m Toleranz

Vom 30.5.2013 00:00 Uhr bis ca 2.6.2013 ca. 3:00 Uhr wurde der Sollwert gehalten ( 264,2 m) .
Anschließend wurde entsprechend der Wehrbetriebsordnung bis 2.6.2013 ca. 12:00 Uhr auf ca 263,7 m abgesenkt und erst am 5.6.2013 ca. 22:00 Uhr wieder auf das Stauziel angehoben

Absenkung von 264,2 m auf 263,7 m ---> also um 0,5    m

Unterwasserpegel ( UW ) KW Ottensheim                            Anstieg um    8,1    m

Vom 30.05. 00:00 bis 30.05. ca 20:00  Pegel 253 m
Vom 30.05. 20:00 bis 31.05. ca 06:00 rascher  Anstieg auf 255 m
Weiterer Anstieg auf ca 256m bis 02.06. ca 8:00
Ab 01.06. ca 21:00  bis 02.06 ca 15:00 rasanter Anstiegauf 259,3 m -->ca                                0,17    m/h
Ab 02.06 ca 22:00 bis 04.06. ca 5:00 weiterer Anstieg auf Maximum von ca 261,6 m--> ca                                        0,07    m/h
Langsame UW-Pegelreduktion ab 04.06 ca 7:00

Hinweis : Dieser UW-Pegel beeinflusst den Abfluss von Pesenbach + Rodl ( links ) und Innbach ( Aschach , rechts ) , welche ab einer gewissen Pegelhöhe der Donau wieder zurückfließen und zusätzlich zur Überschwemmung beitragen !

View the embedded image gallery online at:
http://www.hochwasser2013.at/index.php/archiv/chronologie#sigFreeIdebdb1046c8
Abb. Pegel 3 : Pegel Oberwasser KW Aschach bis Unterwasser KW Ottensheim ( Quelle: V2)

Beginnend ab 2.6.2013 00.00 Uhr werden die Schleusen / Wehre im KW Aschach immer weiter geöffnet ( sinkender Pegel Oberwasser KW Aschach ).
Dies verursacht einen raschen Pegelanstieg bei Unterwasserpegel KW Aschach und nach einiger Zeit noch stärker ansteigend beim Unterwasserpegel KW Ottensheim.
Der Unterwasserpegel KW Ottensheim behindert den Abfluss von Pesenbach und Rodel ( linksseitig ) und von Innbach ( Aschach , rechtsseitig ).
Damit verstärkt sich die Überflutung des Eferdinger Beckens , da sich nunmehr auch diese Nebengewässer nicht mehr abfließen.
Das Wasser kommt von Donau und den Nebengewässern gleichzeitig , was zu einem extrem raschen  Anstieg der Überflutung führt .
Will man den Stauraum Ottensheim entlasten ist es auch wichtig , den Unterwasserpegel KW Ottensheim ( und damit auch den Pegel Linz ) zu senken!
Die Unterwasserpegel der beiden Kraftwerke sinken erst wieder am 4.6.2013 nach 7.00 Uhr ( ab 4.6.2013 03.00 Uhr wird beim Kraftwerk Aschach der Oberwasserpegel wieder angehoben )

View the embedded image gallery online at:
http://www.hochwasser2013.at/index.php/archiv/chronologie#sigFreeIdd0d7823548

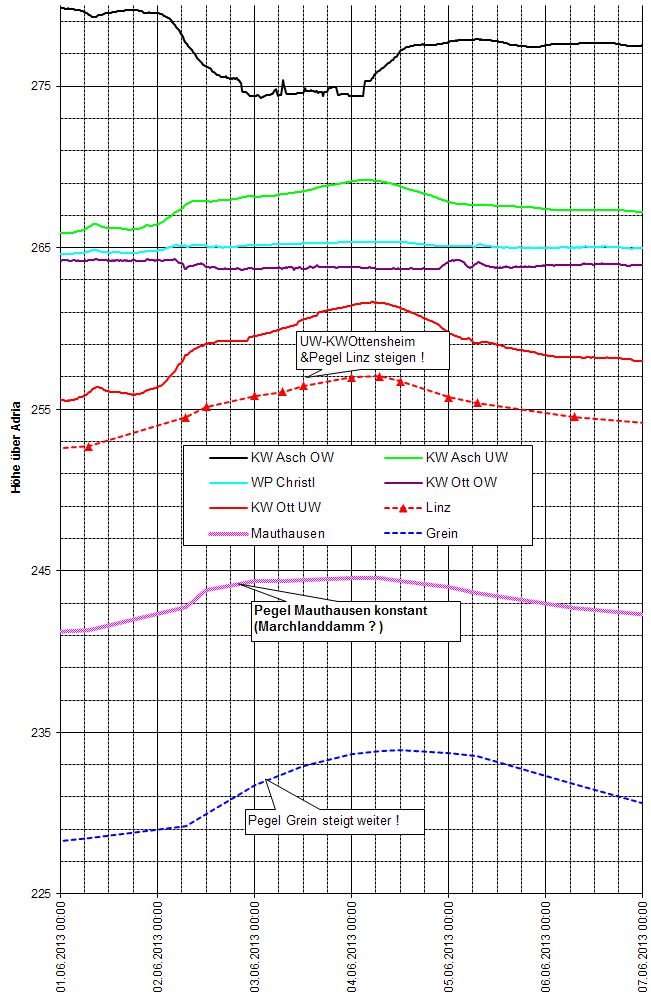

Abb. "Pegel 4" : Pegel Oberwasser KW Aschach bis Pegel Grein ( Quelle: V2,OÖ1)

Mit dem Öffnet der Schleusen im KW Aschach ( sinkender Pegel OW Aschach ab 02.06. 00:00 ) , steigen alle Pegel im Bereich ab Unterwasser KW Ottensheim ( Linz , Grein ) gleichlaufend weiter an , ausgenommen der Pegel Mauthausen ( Marchlanddamm ) . Der Pegel Mauthausen steigt ab 02.06. ca 22:00 kaum mehr . Dies nur mit einem sinkendem Pegel der Enns zu erklären ist nicht schlüssig , wenn die Pegel Linz und Grein weiter steigen.
